| 产品特性：输送 | 加工定制：是 | 品牌：万达 |
| 型号：K4 | 类型：带式输送机 | 输送物品：煤炭 |
| 适用领域：矿用 巷道 | 输送能力：500m3/h | 动力功率：18.5kw |
| 外形尺寸：3600*1550*1450mmmm | 重量：2.9t | 规格：K型 |

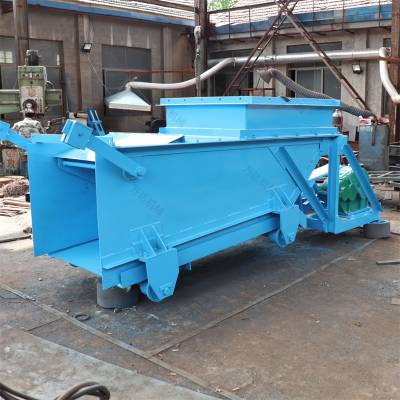

K型往复式给料机
客服：18953729205
K型往复式给料机(往复式给煤机)产品概述:
K型往复式给料机是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,当电动机开动后，经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动，将煤均匀地卸到运输机械或其它筛选设备上。从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。
K型往复式给料机(往复式给煤机)工作原理:
K型往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。其传动原理：当电动机开动后，经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动。K型往复式给料机(往复式给煤机)设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式
K型往复式给料机(往复式给煤机)主要特点:
1.工作可靠、寿命长。
2.重量轻，体积小，维护保养方便。
3.结构简单，运行可靠，调节安装方便。
4.封闭式框架结构，大大提高了机架的刚度。
5.装有限矩型液力偶合器，能满载启动，过载保护。
6.给料量可达1200吨/小时（煤）,是目前国内的往复式给料机。
7.采用了***的平面二次包络环面骡杆减速器设计，承载能力大，传动效***
8.侧衬板、斜衬板与底板之间留缝可调，能比较准确地控制留缝大小，大大减少了漏料。
9.驱动装置对称布置，并采用双推杆 ，使整机爱力均衡，传动平稳，消除了底板往复时的扭摆现象。
10.底板有立向筋板，并用三道通长托辊支承，***了底板本身刚度，消除了现有往复式给料机底板工作中弯曲变形的弊病。
11.衬板由小块耐磨钢板拼成，这样不仅更换时轻便容易，而且可以根据实际磨损情况，有针对性地更换磨损了的衬板块，从而使材料合理利用 ，降低维修费用。
K型往复式给料机技术参数表:
型号规格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
给料能力（t/h） | 底版行程 | 曲柄位置 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 |
200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
50mm | 1 | 25 | 22 | 34 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
曲柄转速（r/min） | 57 | 57 | 62 | 62 | 62 | |||||||
电动机 | 型号 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M1-6 | YB160M1-6 | ||||||
Y160M1-8 | Y160M1-8 | Y160M1-8 | Y160M1-6 | Y160M1-6 | ||||||||
功率（KW） | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
转速（r/min） | 720 | 720 | 720 | 970 | 970 | |||||||
减速机 | 型号 | JZQ0-350 | JZQ0-350 | JZQ0-350 | JZQ-400 | JZQ-500 | ||||||
速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | |||||||
允许颗粒（mm） | 含量10%以下 | 250 | 350 | 400 | 500 | 700 | ||||||
含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
设备重量（kg） | 带料斗 | 1127 | 1251 | 1481 | 1927 | 2737 | ||||||
不带料斗 | 1026 | 1144 | 1342 | 1735 | 2505 | |||||||
